高均勻性、照射線形光。
?
1.產品特性
?
LN系列光源高密度LED排列，與鋁合金一體成型提供穩定高亮的光，特殊的柱面鏡將光線聚集照 射線形光，適用與高速、流水的檢測場合。
?

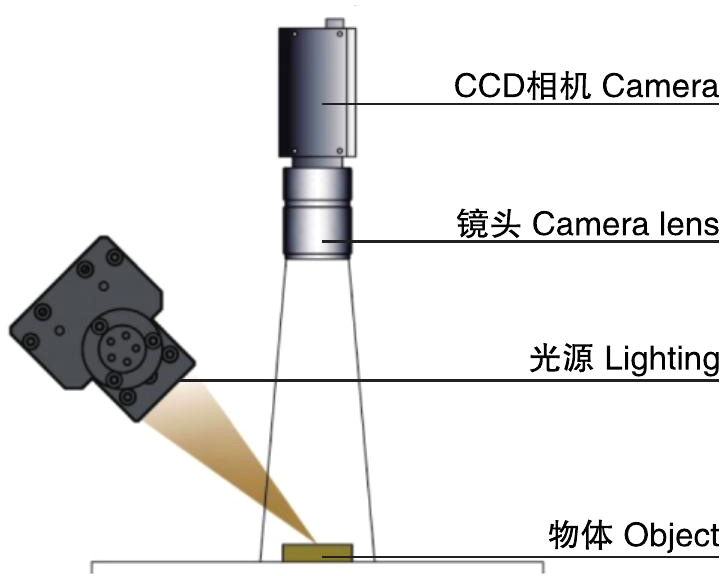

2.成像說明圖?
?
CCD相機置于被檢測物上方，光源置于側邊，抓取被測物特征。
* 本圖僅用于示意，與實物不一定完全相同
?
?

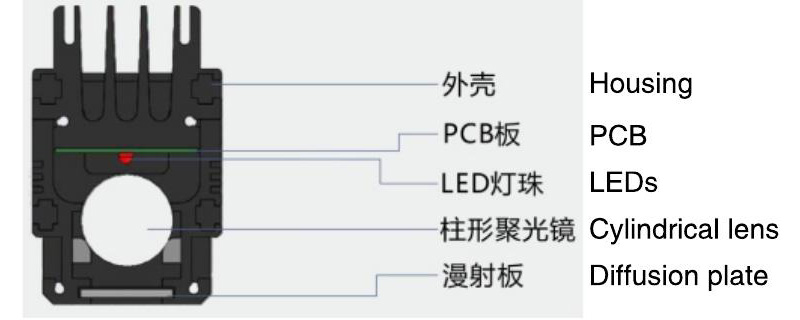

線形光源截面圖
?
?
照明結構效果圖?
?

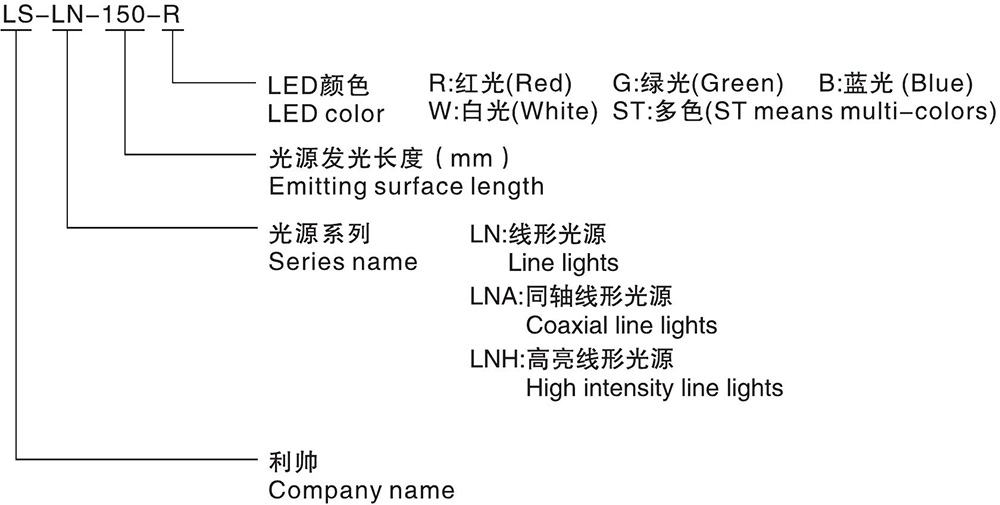

3.型號代碼說明
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
|
● |
●●● |
|||||
|
LS-LN-150 |
●●●● |
? 24V恒壓 ? |
13W |
20W |
0.6kg |
SM 2.54 3Pin |
|
LS-LN-300 |
●●●● |
25W |
40W |
1.1kg |
||
|
LS-LN-450 |
●●●● |
40W |
60W |
1.7kg |
||
|
LS-LN-600 |
●●●● |
53W |
80W |
2.0kg |
||
|
LS-LN-900 |
●●●● |
67W |
100W |
3.1kg |
||
?
長度為150mm的倍數增加
?
***以實物為準***
?
5.應用領域
?
1.鋰電池表面缺陷檢測
2.PCB板電路檢測
3.布胚檢測
4.LCD屏外觀檢測
?
6.應用案例?
?

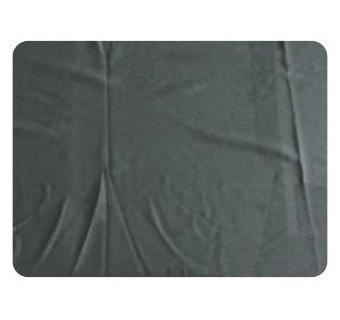

布胚檢測
?
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
●?620nm-630nm ●?460nm-475nm ●?520nm-530nm |
|
● 3200K-7000K |
|
|
使用環境 |
a.溫度?0—40℃ |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.安裝方式定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?

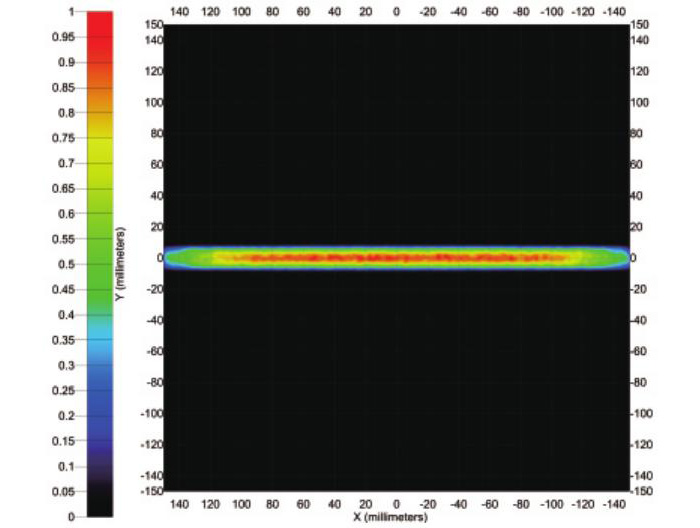

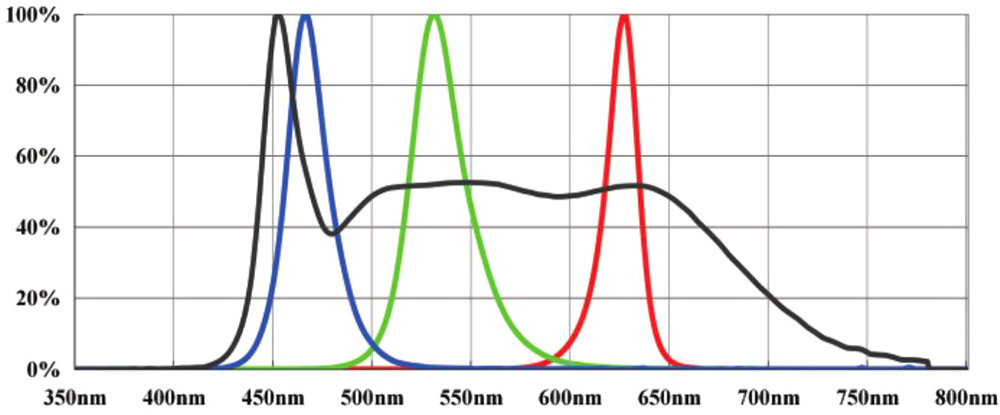

8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖 |
 |
 |
?

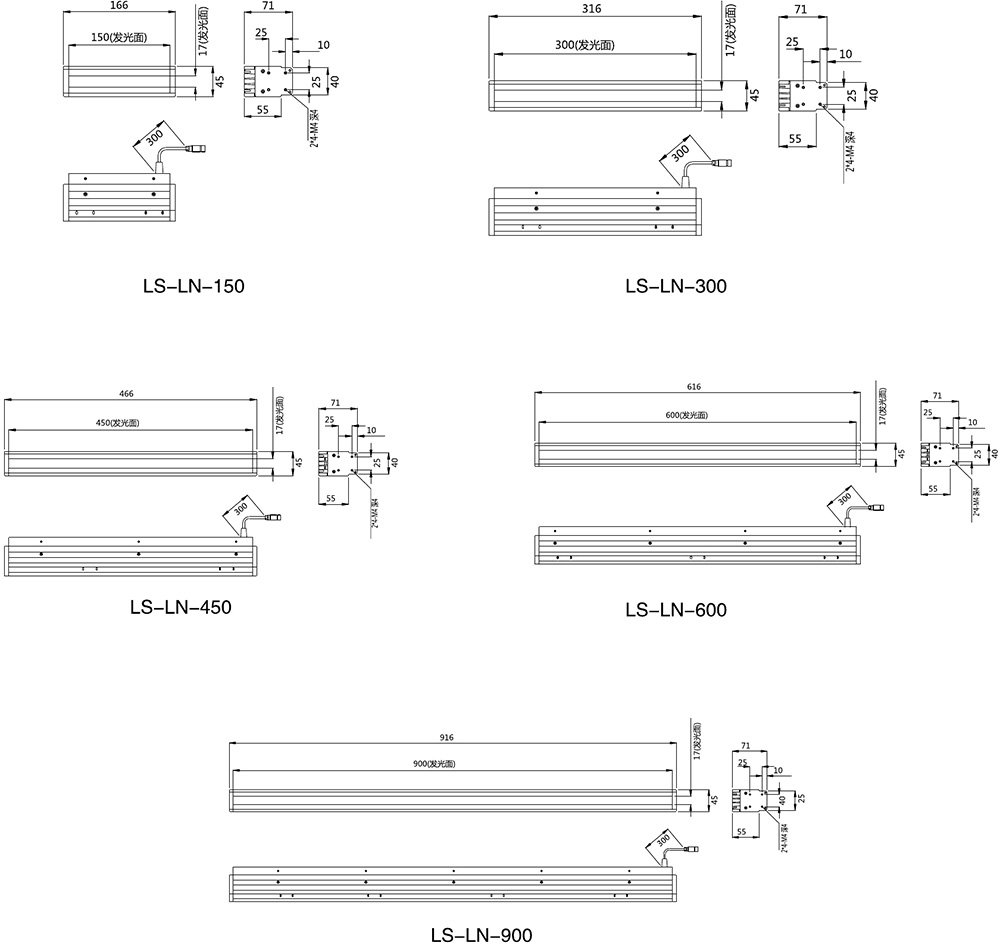

9.外形尺寸圖
?
